1. 文章导读高带宽纳米定位平台具有快速动力学响应、高运动刚度和纳米级分辨率等特性，被广泛应用于现代超精密、超快测量和制造领域。然而，驱动器非线性、导向机构低阻尼谐振和多轴交叉耦合效应给高带宽纳米定位平台的设计、建模和控制带来了巨大挑战。近期， 上海交通大学机械与动力工程学院朱利民教授及其科研团队成员：黄维维博士后、王湘元博士生、孟义轩博士生、李琳琳博士后、张鑫泉副教授、任明俊教授在SCI期刊《极端制造》（International Journal of Extreme Manufacturing, IJEM）上共同发表《面向超精密测量与制造的高带宽纳米定位平台设计、建模和控制研究进展》的综述，系统介绍了高带宽纳米定位平台在机械设计、系统建模、参数优化和运动控制等方面的研究热点和最新进展，如图 1 所示，并阐述了高带宽纳米定位平台在超精密测量和制造领域的典型应用和未来展望，旨在为高速、高精度和高分辨率定位与运动领域研究提供参考。亮点
• 分析了高带宽纳米定位技术的研究热点与难点；
• 综述了高带宽纳米定位平台在设计、建模和控制方面的研究进展；
• 总结了高带宽纳米定位平台在超精密测量和制造中的应用；
• 探讨了高带宽纳米定位技术的未来研究方向。

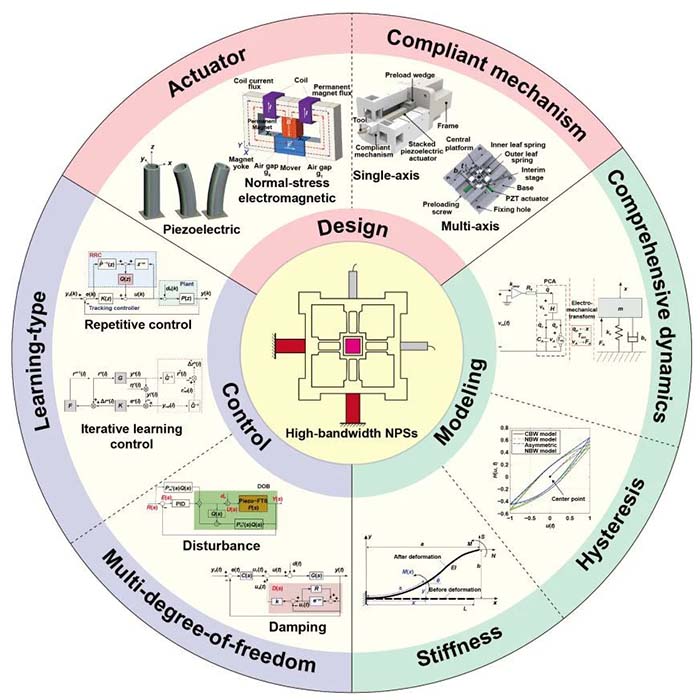

图 1 高带宽纳米定位平台在设计、建模和控制方面的研究综述。（插图）经许可使用。版权所有（2012）AIP Publishing；版权所有（2022， 2023）Elsevier；版权所有（2012，2017， 2019， 2020， 2021， 2022）IEEE；版权所有（2020）ASME。

2.研究背景高带宽纳米定位平台借助其高定位精度、纳米级运动分辨率和千赫兹级工作频率被广泛应用于原子力显微镜、快速刀具伺服等现代超快、超精密测量和制造装备，在高性能光学、半导体、微机电系统制造以及生物、化学、材料工程等领域发挥着重要作用。事实上，在过去几十年里，纳米定位平台在设计和控制方面已经取得了长足的发展，但相关研究主要聚焦于传统的低速纳米定位平台，难以满足高速高精纳米定位和运动的需求。例如，原子力显微镜中常将压电陶瓷管作为驱动部件，但压电陶瓷管的大惯性质量、磁滞非线性和低阻尼谐振模态等特性，导致其难以同时实现高速和高精度运动。针对高速纳米定位带来的新挑战，近年来国内外学者在高带宽纳米定位平台的设计、建模和控制等方面开展了大量研究工作，并在超精密加工和测量领域得到了验证。在本文中，朱利民教授等人对高带宽纳米定位技术的研究现状进行了系统梳理和详细介绍。

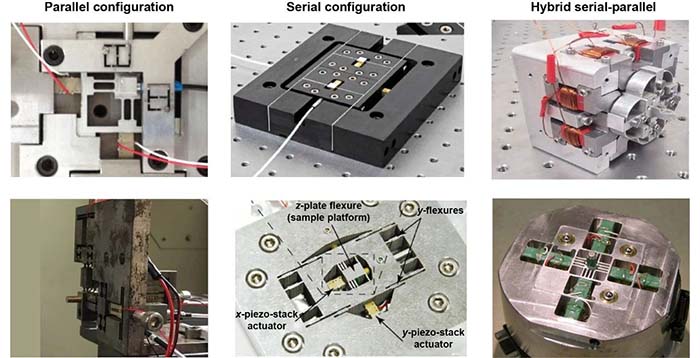

3. 最新进展最新进展主要分为四个部分：高带宽纳米定位平台的机械设计，系统建模，高带宽运动控制和在超精密加工与测量中典型应用。高带宽纳米定位平台通常由高速超精密驱动器、高分辨率柔性导向机构、高性能位移传感器、机电系统和运动控制系统五个部分组成。首先，需要对其各功能部件和机械结构进行选型和设计。然后，基于机械设计结果对纳米定位平台的动力学行为进行建模，从而在预设性能指标下实现驱动器和柔性导向机构参数的优化设计。最后，针对纳米定位平台固有的非线性、线性动力学特性和抗扰性能等设计高带宽运动控制器，实现高带宽纳米定位平台的高速、高精度和高分辨率定位和运动。高带宽纳米定位平台的机械设计主要包含驱动器选型和柔性导向机构设计两个部分。常用的高速超精密驱动器包括压电陶瓷驱动器、磁致伸缩驱动器和法应力电磁驱动器三类。其中压电陶瓷和磁致伸缩驱动器目前都有商用成熟的产品可供选型，法应力电磁驱动器则需要根据行程、谐振频率等指标需求进行机械设计。柔性导向机构是利用材料的弹性变形来实现具有纳米级分辨率的运动导向，通常采用多条分布式或集中式柔性支链，经过双平行四边形布置来实现单轴方向的直线运动导向。在多轴柔性导向机构设计方面，通常将单轴柔性导向支链通过串联或并联的方式构建多轴直线运动导向，如图 2 所示，因此多轴柔性导向机构可以分为串联型、并联型和串并混联型三类。

图 2 用于纳米定位平台直线运动导向的多轴柔性机构分类。经许可使用，版权所有（2012）AIP Publishing；经许可使用，版权所有（2007， 2012， 2013， 2018， 2022）IEEE。纳米定位平台的综合动力学模型旨在完整描述纳米定位平台开环系统的复杂动力学行为，从而为其内部运作机理分析、结构参数优化和控制器设计提供理论基础。现有的研究已经构建了压电驱动、磁致伸缩驱动和法应力电磁驱动纳米定位平台的综合动力学模型，如图3 所示。这些动力学模型基于对应纳米定位平台的实际物理硬件构建，包含电路/电磁子模型和机械子模型两个部分，且两个子模型之间存在明显的耦合关系，因此纳米定位平台系统呈现极为复杂的机电耦合或电磁机耦合特性。此外，通过对时域综合动力学模型进行拉普拉斯变换发现：对于三种不同驱动方式的纳米定位平台，其频域综合动力学模型均可用Hammerstein 型结构进行描述，即可以等效为一个静态磁滞非线性模型与一个线性动力学模型级联。该性质对纳米定位平台的模型辨识和控制器设计具有重要的指导意义。

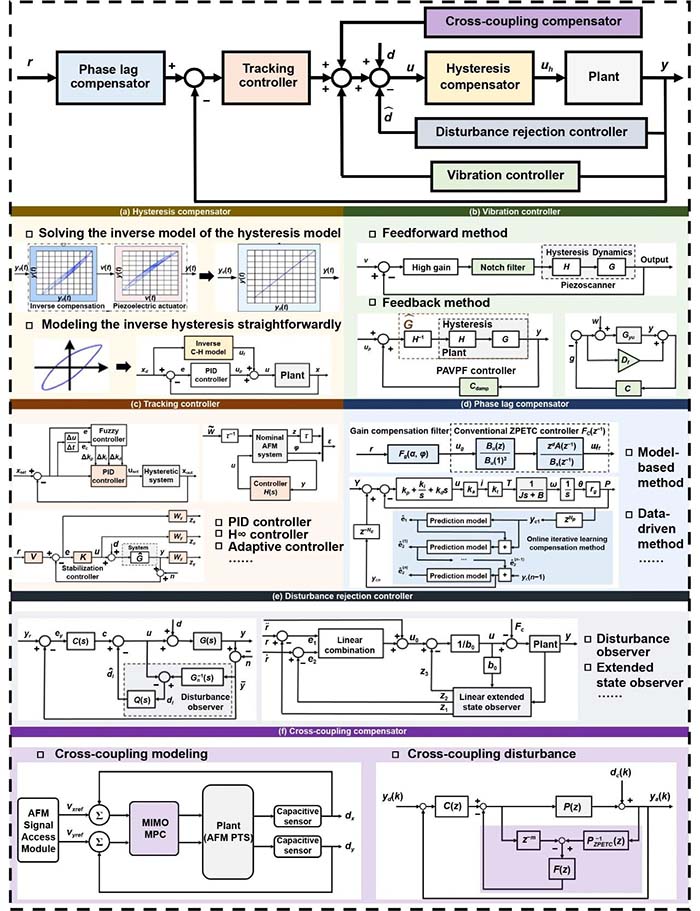

图 3 不同驱动模式下纳米定位平台的综合动力学模型。经许可使用，版权所有（2012）IEEE；经许可使用，版权所有（2013）IOP Publishing；经许可使用，版权所有（2022）Elsevier。高带宽运动控制 高带宽纳米定位平台固有的磁滞非线性、低阻尼谐振振动、多轴交叉耦合、以及闭环系统相位滞后等问题，为其跟踪精度和跟踪带宽的提升带来巨大的挑战。相比于采用电荷控制或增加额外阻尼装置等硬件修改方法，基于数字信号处理的控制算法为解决这些问题提供了简洁且有效的手段。面向纳米定位平台的高带宽运动控制算法大致可以分为多自由度控制方法和学习类控制方法两类。其中，多自由度控制方法由多个相对独立的子控制器组成，如图 4 所示，每个子控制器可分别进行设计且用于处理某一类的控制问题。例如，磁滞补偿器用于抑制纳米定位平台的磁滞非线性，振动控制器用于增强纳米定位系统的阻尼从而提高反馈控制增益。学习类控制方法则是将纳米定位平台的参考轨迹信息集成到控制器设计中以进一步提升跟踪性能。纳米定位领域常用的学习类控制方法包括重复控制、迭代学习控制和基于逆模型的迭代学习控制等。

图 4 高带宽纳米定位平台的多自由度控制方法：（a）磁滞补偿器；（b）振动控制器；（c）跟踪控制器；（d）相位滞后补偿器；（e）抗扰控制器；（f）交叉耦合补偿器。（a）经许可使用，版权所有（2012）AIP Publishing；经许可使用，版权所有（2011）IEEE。（b）经许可使用，版权所有（2009）ASME；经许可使用，版权所有（2017）Elsevier；经许可使用，版权所有（2009）IEEE。（c）经许可使用，版权所有（2009， 2022）IEEE；经许可使用，版权所有（2022）Elsevier；经许可使用，版权所有（2009）IEEE。（d）经许可使用，版权所有（2017， 2022）IEEE。（e）经许可使用，版权所有（2009， 2015）IEEE。（f）经许可使用，版权所有（2014， 2022）IEEE。高带宽纳米定位平台的典型应用 在超精密测量领域，高带宽纳米定位平台被广泛用于替换传统压电陶瓷管以实现原子力显微镜 XY 轴的高速扫描运动或 Z 轴方向的探针高频振动，如图 5（a）所示。在超精密制造领域，高带宽纳米定位平台被用于设计快速刀具伺服系统，如图 5（b）所示，通过赋予金刚石刀具单轴或多轴方向的高频振动能力来提高刀具伺服系统的加工精度、效率和能力。

图 5 应用于（a）原子力显微镜和（b）快速刀具伺服的典型高带宽纳米定位平台。（a）经许可使用，版权所有（2016）Elsevier；经许可使用，版权所有（2011）AIP Publishing；经许可使用，版权所有（2011， 2017， 2017）IEEE。（b）经许可使用，版权所有（2014，2022， 2023， 2023）Elsevier；经许可使用，版权所有（2019）MDPI；经许可使用，版权所有（2019， 2022， 2023）IEEE。

4. 未来展望高带宽纳米定位平台及其关键技术已逐渐成为高速超精密应用领域的核心技术，尽管该领域已经取得了较多的研究成果，但随着超精密测量和制造向着多尺度、智能化、极端化方向发展，未来仍然面临诸多挑战。其未来前景主要包括以下几个方面：运动行程和谐振频率是相互制约的性能指标，为了满足这两种性能的自适应调整，需要研究性能可调的纳米定位平台，为了打破两种指标之间的制约，需要研究宏微驱动纳米定位平台；已有的高带宽控制方法需要参考轨迹的先验信息才能实现高频轨迹的精密跟踪，因此需要研究参考轨迹或干扰未知情况下的高带宽控制方法；机器学习方法在描述非线性系统方面具有巨大潜力，但较大计算量严重制约了该方法在实时控制方面的应用，因此具有低计算成本的数据驱动控制方法是目前高带宽纳米定位控制领域的重要研究方向；在超精密测量和加工领域，纳米定位平台的末端执行器与样本或工件的接触力包含丰富的过程信息，为了充分利用这些信息以提高测量或加工性能，需要研究力位混合控制的高带宽纳米定位平台。
