摘要:
研究论文 ● 开放获取阅读更多
1. 文章导读

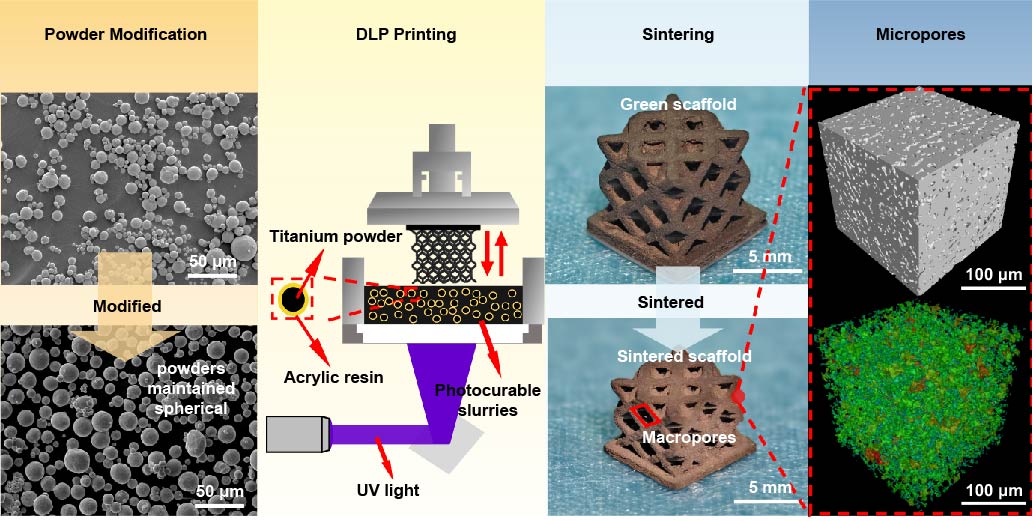

本文通过粉末改性结合数字光处理(DLP)3D打印技术,制备了具有多尺度孔的钛支架。采用丙烯酸改性钛粉制备高固体负载浆料,固化敏感性提升72%,经打印及烧结后,形成宏观孔(孔径约1 mm)-微观孔(孔径5.7~13.0 μm)协同结构,孔隙率达73.95%,抗压强度达70.01 MPa。该方法提升了比表面积,兼具力学性能与生物相容性,并避免了直接金属成型的热效应问题,为生物植入物及催化等领域提供了高表面活性、可定制化的多尺度多孔金属制备方法。
